實驗名稱：功率放大器在固態磁場傳感器脈沖渦流檢測鐵磁性構件腐蝕缺陷中的應用

實驗?zāi)康模?/span>通過解析建模仿真和試驗發現，與傳統感應電壓信號相比，磁場信號對鐵磁性構件腐蝕缺陷深度的響應更為靈敏,有利于鐵磁性構件腐蝕缺陷檢出率和評估精度的提升。

實驗設備：信號發生器，ATA-4014高壓功率放大器，探頭，傳感器電源，數據采集卡，濾波放大器，PC。

實驗內容：探究基于磁場測量的鐵磁性構件腐蝕缺陷脈沖渦流檢測,采用隧道磁電阻(TMR)傳感器拾取脈沖渦流檢測暫態磁場信號,通過解析建模仿真和試驗,深入分析和比較磁場信號和感應電壓信號及其特征對鐵磁性構件厚度減薄的響應靈敏度。

實驗過程：

檢測探頭由激勵線圈、盤式檢出線圈和TMR傳感器構成,其相關參數與仿真輸入?yún)?shù)一致。任意波形/函數信號發生器產生脈沖方波信號,經功率放大器(ATA-4014)放大后驅動激勵線圈。盤式檢出線圈和TMR傳感器輸出的感應電壓信號和磁場信號經功率放大器放大濾波,由數據采集進行采集,利用LabVIEW程序?qū)ζ溥M(jìn)行分析實時處理。



脈沖渦流試驗系統框圖

實驗結果：

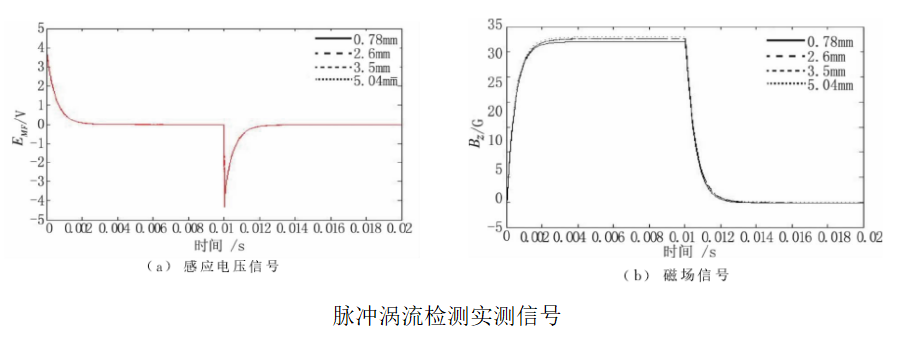

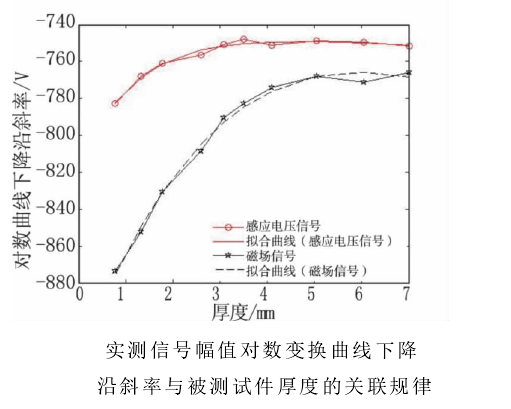

    通過仿真和試驗結果發現,與基于盤式檢出線圈的鐵磁性構件脈沖渦流檢測相比,采用固態磁場傳感器拾取脈沖渦流檢測磁場信號,可有效提高檢測信號及其特征對鐵磁性構件厚度減/腐蝕缺陷深度的響應靈敏度,有利于鐵磁性構件腐蝕缺陷檢出率和量化評估精度的提升。

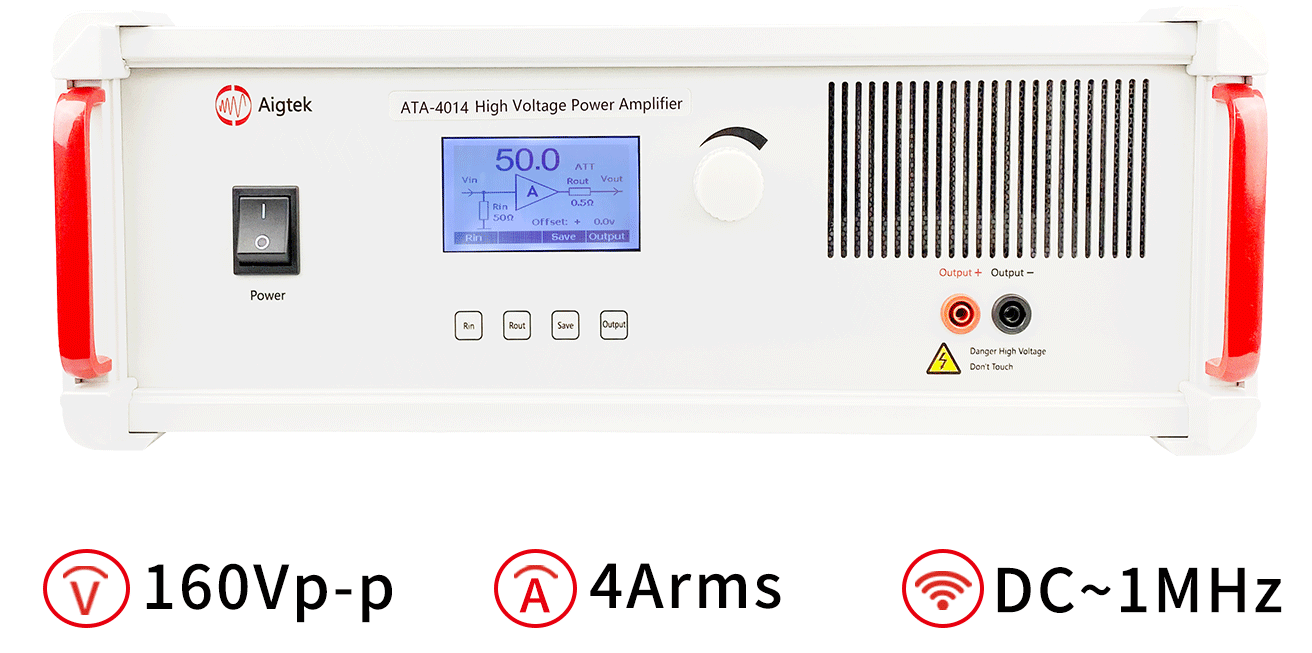

本實驗中所用到的ATA-4014高壓功率放大器產品指標：
