實驗名稱：高壓放大器在硅氧烷近晶相單體合成中的應用

　　研究方向：晶體材料

　　測試目的：

　　雙穩態包括向列相雙穩態、近晶Ａ相雙穩態和膽甾相雙穩態，目前主要的研究是在近晶Ａ相雙穩態，由近晶Ａ相所制得的調光玻璃是完全沒有視角問題的。

　　近晶相雙穩態液晶主要由近晶相液晶與離子鹽擦除劑構成，當通過施加高頻電壓（＞1000Hz），此時離子鹽無法被驅動，液晶分子在通電狀態下保持取向一致，此時呈透明狀態，而由于近晶相液晶的高黏度，所以撤去電壓時，并不能恢復至散亂狀態；當對液晶施加低頻電壓時（＜100Hz），此時離子鹽被驅動，無規則運動擾亂了液晶分子的排布，此時呈現霧態，同理由于黏度較大，撤去電壓時，無法恢復至原先狀態。

　　測試設備：ATA-2041高壓放大器、示差掃描量熱儀、核磁共振波譜儀、元素分析儀、偏光顯微鏡、阿貝折射儀、霧度透過率測試儀

實驗過程：

圖：近晶相液晶單體化合物２的合成

　　本實驗以10-溴-1-癸烯、對羥基聯苯氰和1，1，1，3，3，5，5-七甲基硅氧烷為原料，通過兩步反應以較高收率合成了一種含有硅氧烷長鏈結構的近晶Ａ相液晶單體。通過核磁共振、元素分析確認結構的正確性；利用偏光顯微鏡和示差掃描量熱儀等對其液晶參數進行測定，并將該類含有硅氧烷長鏈結構的近晶Ａ相液晶單體用于制備近晶Ａ相混晶，并以該混晶為材料制備了具有雙穩態特性光學器件。

　　實驗結果：

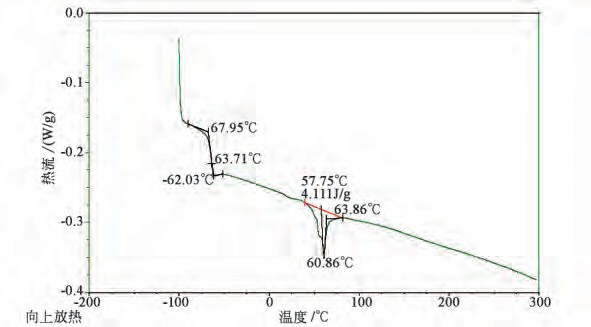

圖：近晶相配方的DSC曲線圖

　　實驗表明，該近晶相混晶配方制得的近晶相雙穩態器件具有較寬的近晶相溫寬（-62℃-60℃），較低的驅動電壓（50V），透明態參數優秀（霧度＝0.06%，平行光透過率=90.34%），完全無視角缺陷，且可以僅在狀態切換時需要通電實現雙穩態效果。

　　安泰ATA-2041高壓放大器：

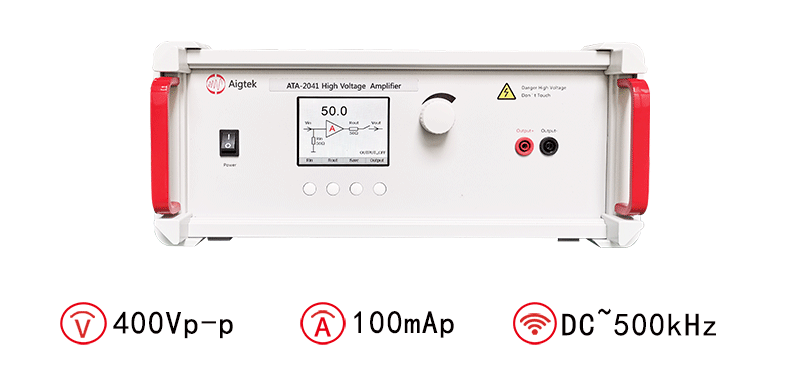

圖：ATA-2041高壓放大器指標參數
