實驗名稱：功率放大器在水下主動電場物體形狀成像系統的應用

實驗方向：水下主動電場成像

實驗設備：信號發生器，數據采集卡，電極傳感裝置，ATA-308功率放大器，電腦等。

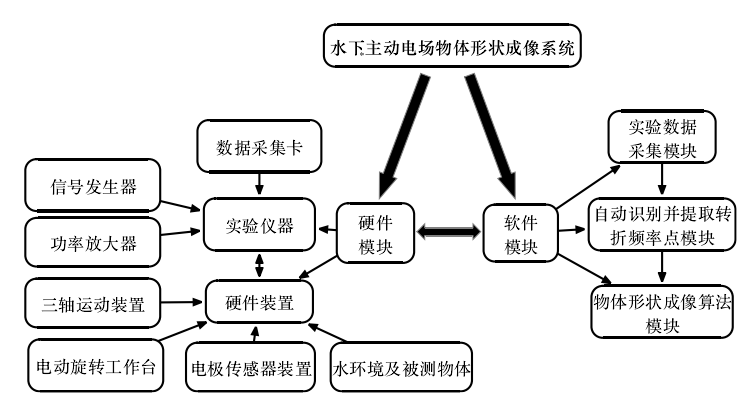

水下主動電場形狀識別系統結構圖

實驗內容：

根據弱電魚的識別物體的生物機制，搭建了水下主動電場物體成像系統平臺進行實驗。

實驗過程：

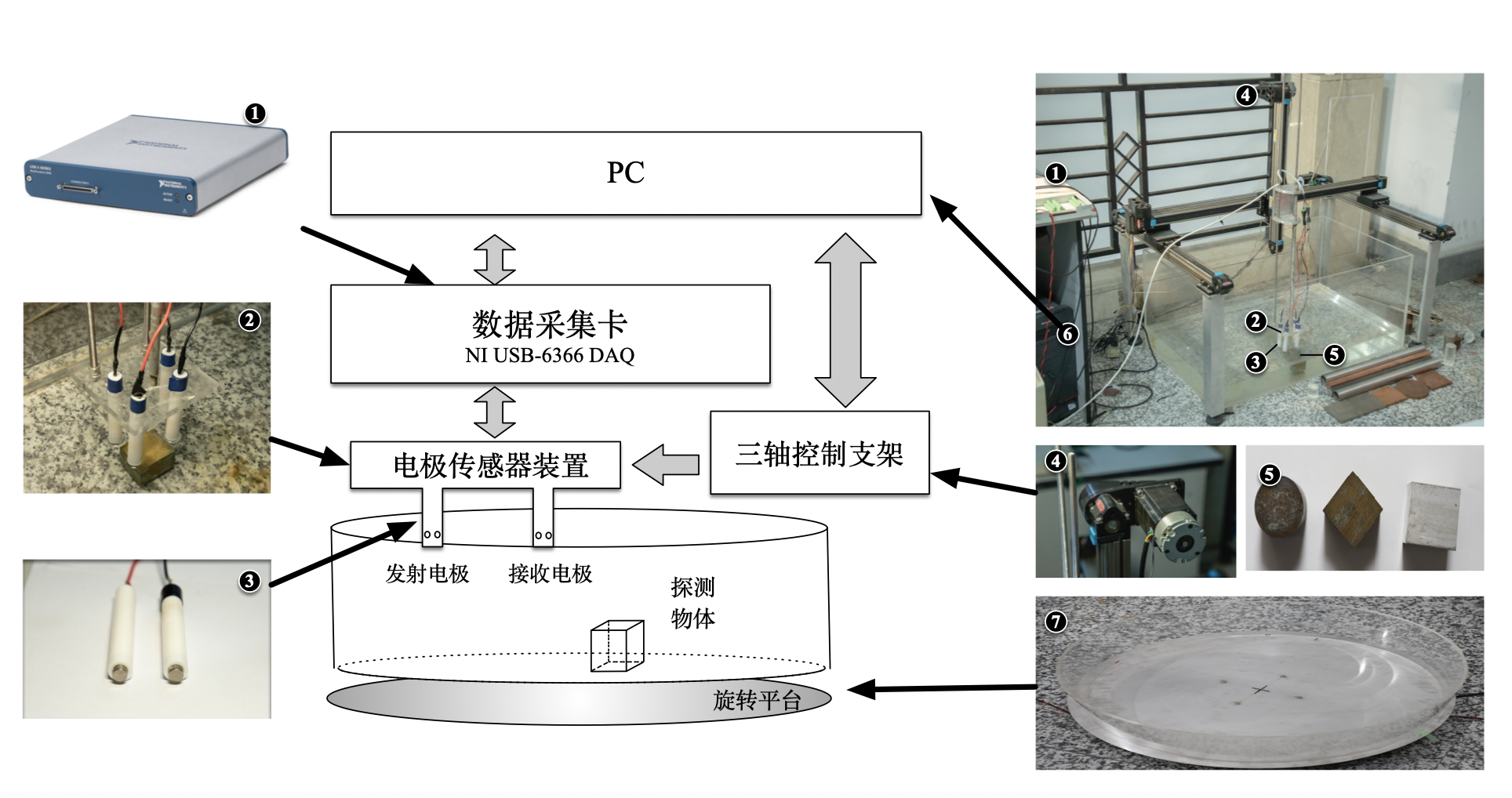

信號發生器產生激勵信號，經由功率放大器裝置放大指定倍數后，激勵信號通過電極傳感器裝置的發射電極向水環境中傳導，這樣就在水槽中建立了一個以發射電極為中心的水下主動電場的探測環境。電極傳感器裝置中有發射電極和接收電極，發射電極的功能為浸入水中并持續發射電場信號,接收電極接收的功能為浸入水中實時接收水環境中被干擾到的水下電場信號。旋轉平臺和三軸運動裝置均有步進電機驅動其運動,兩者協同運動,完成電極傳感器對被測物不同方向的掃頻實驗。



實驗結果：

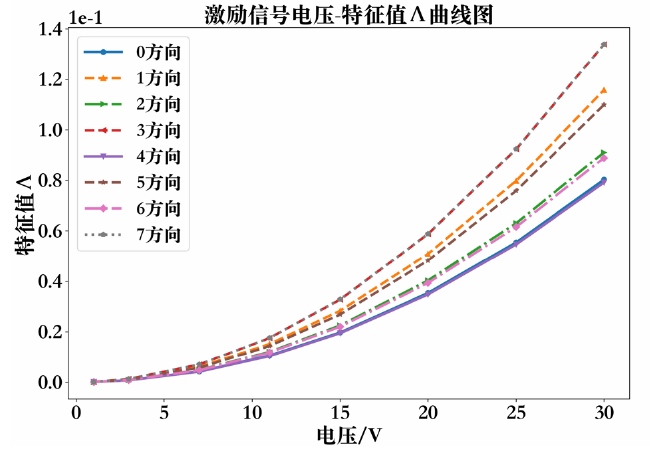

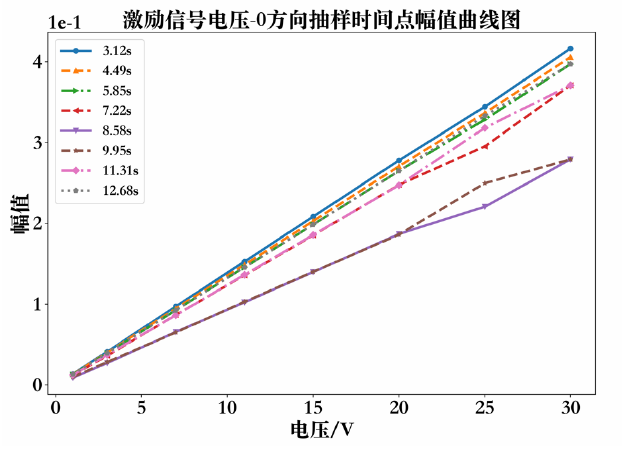

當激勵信號電壓幅值較小時，水下主動電場成像容易受系統及環境噪聲的影響，此時抗干擾能力比較小;隨著激勵電壓幅值增大，水下主動電場的覆蓋面比較廣,接收到信號的幅值明增大，并且RFAC算法計算的特征值隨著電壓幅值增大而增大。





本實驗中用到的功率放大器：

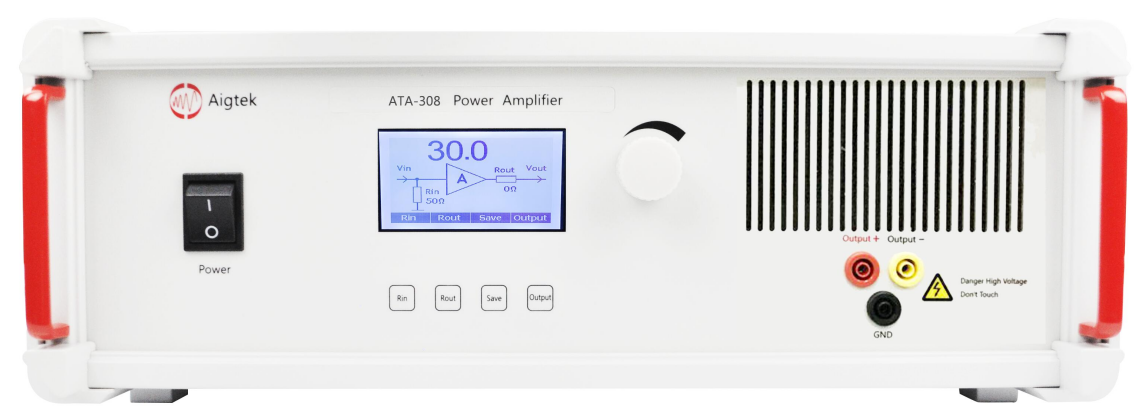

ATA-308功率放大器是一臺差分輸出的功率放大器，其最大輸出180Vp-p 電壓，輸出電流8Ap，能夠接近無失真的放大輸入信號，在信號發生器和發射電極之間接上功率放大器之后，接收到的諧波信號幅值得到很大提高。





本文實驗素材由西安安泰電子整理發布，西安安泰電子科技有限公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率信號源、功率放大模塊、計量校準產品等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商。如想了解更多實驗方案，請持續關注安泰電子官網www.sillink.com.cn。

原文鏈接：http://www.sillink.com.cn/news/706.html
