實驗名稱：高壓放大器在豆?jié){通電加熱過程有限元解析與驗證中的應用

實驗?zāi)康模涸谕娂訜峒庸こ涮疃垢倪^程中，豆?jié){內部的溫度分布對豆腐質構均勻性有很大的影響。研究豆?jié){通電加熱過程中內部溫度的分布及變化，有利于豆腐加熱凝固系統的研發。

實驗設備：熱電偶、電流傳感器、數據采集器、計算機信號發生器、ATA-4012高壓功率放大器、電極、加熱槽、大豆、蒸餾水、葡萄糖酸內酯等。

實驗過程：實驗裝置由通電加熱系統和數據采集系統組成，如圖所示：

數據采集系統包括:計算機、數據采集器、T 型熱電偶和電流傳感器。數據采集器可以連續檢測豆?jié){內部的溫度并傳輸?shù)接?jì)算機中儲存。同時通電加熱實驗過程中的電流用數據采集器實時測量并存入計算機。

通電加熱實驗時,計算機控制信號發生器產生有效值2 V、頻率1 kHz的正弦波,產生的正弦波電信號通過高壓放大器放大,輸出有效值為50 V,頻率為1 kHz的電壓，作為通電加熱的電源。電源板之間的距離為50 Imm,加熱時的電場強度為10V/cm。實驗時,同時啟動通電加熱系統和數據采集系統(數據采集系統采樣時間間隔10s) ,每一次實驗重復3次，取平均值。



實驗結果：

通電加熱過程中豆?jié){的電導率與溫度之間呈線性關系;升溫速率隨著溫度的增加而增加;豆?jié){內部溫度分布比較均勻,靠近加熱槽壁的豆?jié){溫度較低,且隨著加熱時間從50s增加到300s,豆?jié){的最大溫差從3C增大到20. 2C。模擬結果和實驗結果之間的均方根誤差為1. 86%，利用有限元模擬很好地預測了通電加熱過程中豆?jié){內部的溫度分布和變化。





實驗溫度和模擬溫度比較

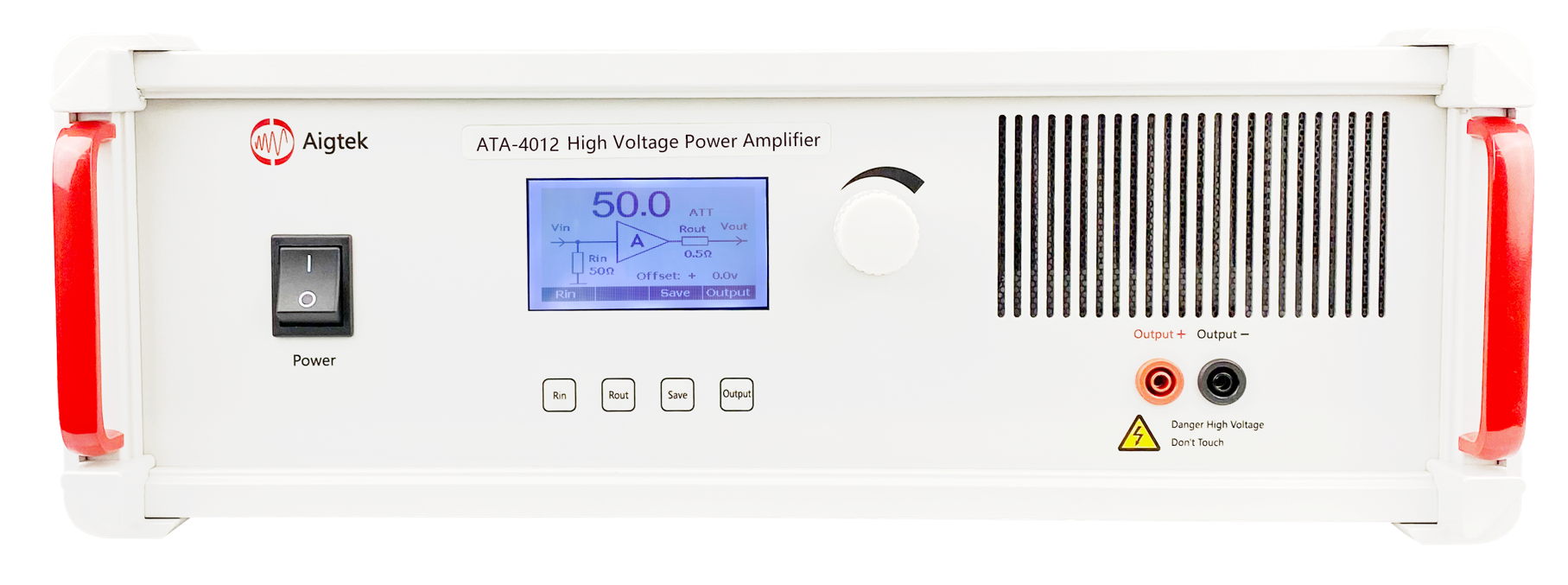

ATA-4012高壓放大器最大輸出電壓160Vp-p（±80Vp），最大輸出電流2.82Ap ，頻率DC-1MHz。

本文實驗由西安安泰電子整理發布，西安安泰電子科技有限公司（Aigtek）是國內專業從事測量?jī)x器研發、生產和銷售的高科技企業。公司致力于高壓放大器、功率信號源、功率放大器模塊等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網www.sillink.com.cn。

此實驗案例參考至知網論文《豆?jié){通電加熱過程有限元解析與驗證》
