PZT通常為壓電換能器( Piezoe-lectric Transducer ) 、錯鈦酸鉛( PbbasedLanthanumdoped Zirconate Titanates）及壓電陶瓷的簡稱。壓電陶瓷具有能作為傳感器與驅動器的雙重性能、快速響應、高帶寬、種類多樣、低成本、能量收集、可以嵌入結構內部等一些優點，被廣泛應用于土木工程結構健康監測領域。被廣泛用在混凝土密實程度的監測、板類結構的損傷識別]、管道結構損傷識別、管類結構內部混凝土澆筑過程監測和荷載監控等方面。

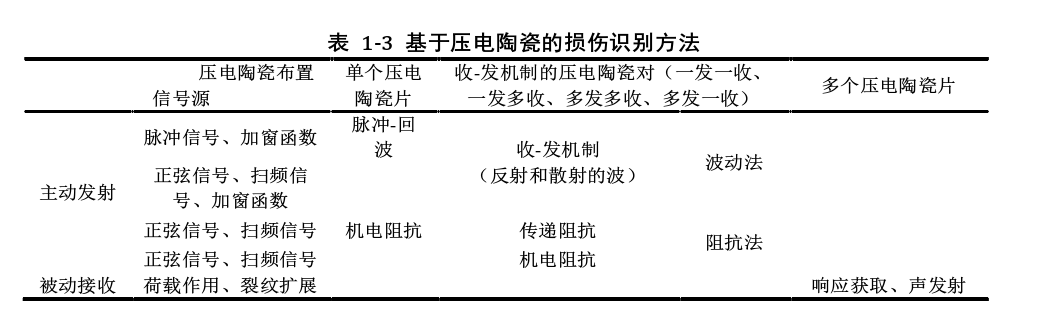

在損傷識別方面，通過不同的壓電陶瓷片布置方式可實現不同的損傷識別方法。壓電陶瓷在界面損傷識別中具有顯著效果。主要采用基于應力波和基于壓電阻抗的兩種方法。基于應力波測量的方法通過設置驅動器與傳感器于結構內部或表面形成收發機制，通過驅動器發射應力波并由傳感器接收應力波;由于界面損傷會造成路徑上應力波的衰減及反射，傳感器所接收到的信號也有所改變，從而可以建立起損傷與信號變化之間的聯系。

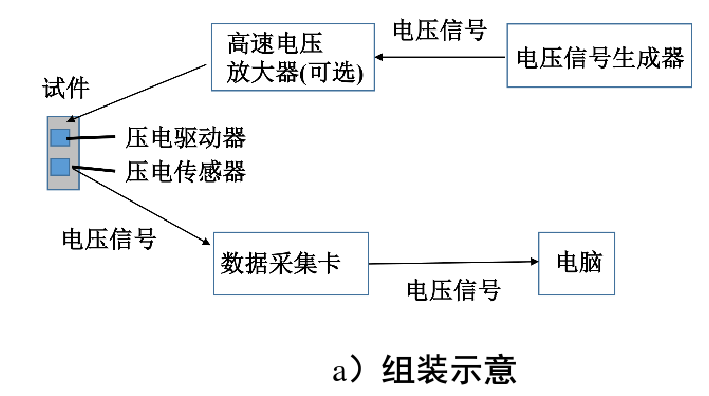

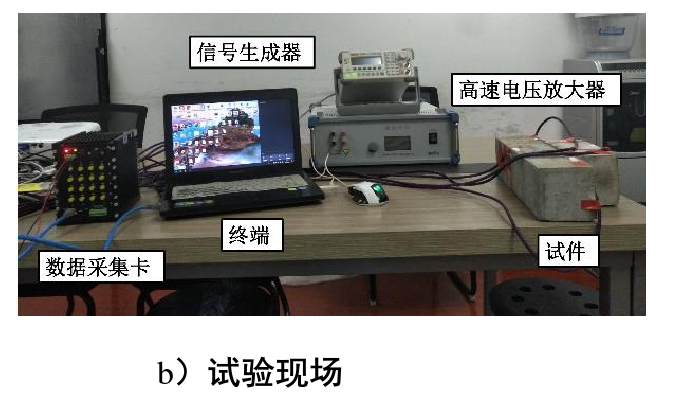

搭建了如圖所示無損探傷實驗平臺，其中數據采集儀為成都華太測控公司組裝，最大采樣頻率為600kHz;信號發生器可實現最大幅值為20V的脈沖、正弦波、方波、掃頻信號等多種信號的生成;高壓放大器放大器型號為ATA-2022H，最大可將輸入信號放大至200V;連接電腦。信號生成器用于生成特定激勵信號到驅動器上。數據采集系統用于采集傳感器所接收到的應力波響應。監測終端實現對數據的儲存與分析。

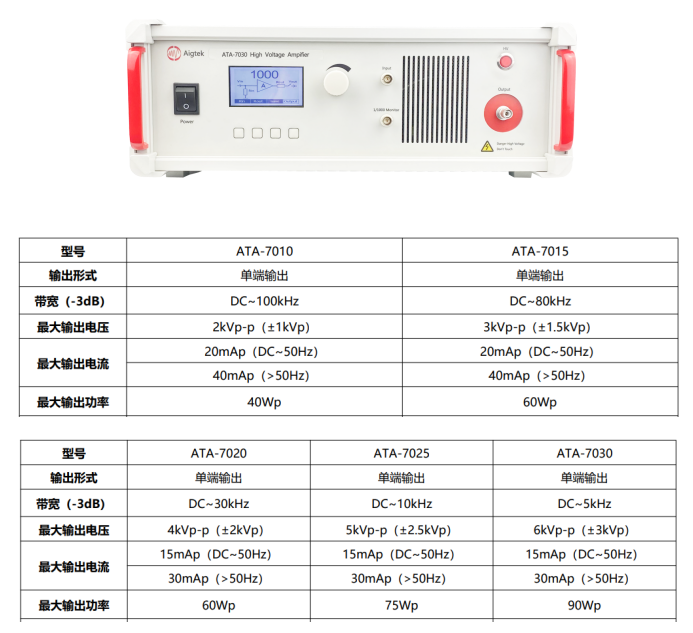

Aigtek高壓放大器還被廣泛的用于MEMS測試，壓電陶瓷驅動，換能器驅動，微粒分選，超聲波測試等多個方面。



通過以上的介紹，相信您對功率放大器在壓電陶瓷損傷識中的應用有了一定的了解，如果您想要了解更多，請持續關注安泰電子官網www.sillink.com.cn。Aigtek是國內專業從事測量?jī)x器研發、生產和銷售的高科技企業，一直專注于高壓放大器、功率放大器、功率信號源、功率放大模塊、計量校準源等測試儀器產品的研發與制造。
