高壓放大器一般是指能夠產生最大功率輸出以驅動特定負載的裝置，這是電子測量行業比較常見的一種儀器，可以對信號源的電壓信號進行放大。

　　ATA-2000系列電壓放大器選型指南：

　　高壓放大器特點介紹：

　　1、可以輸出1W以上更大的功率。

　　2、功率轉換效率非常高。由于高壓放大器是一種能量轉換電路，所以轉換效率是重要指標之一。

　　3、非線性失真非常小，總諧波失真系數用輸出信號總諧波分量的均方根值與基波分量有效值的百分比表示。

　　4、功率管散熱：功率管是電路中非常容易損壞的器件。主要原因是管子的實際功耗超過了額定值，功率管的功耗取決于管內集電極的結溫。當溫度超過管子所能承受的最高溫度時，管子的電流會急劇增加，導致晶體管燒毀。

　　所以不是任何的高壓功率放大器都能完成的，想要達到以上的效果，當然對功放也有一定的要求。功率放大器的主要技術參數包括帶寬、電壓、功率、通道、壓擺率、阻抗、增益等。

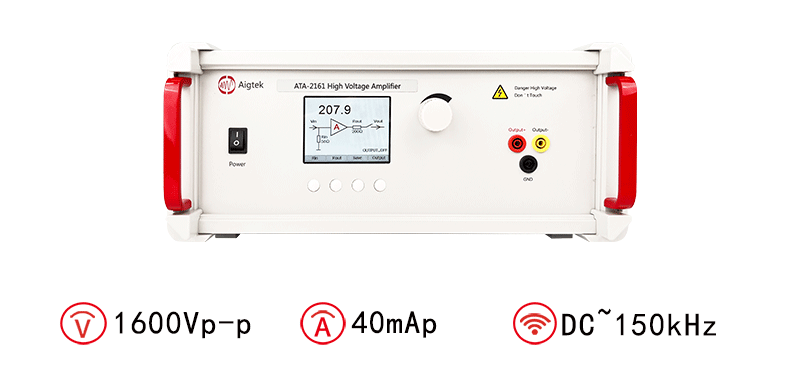

　　安泰ATA-2161高壓放大器：

　　圖：ATA-2161高壓放大器指標參數

　　1、帶寬：功率放大器制造商在制造帶寬指標時使用正弦波定義。這是指在1kHz正弦波輸入和指定負載下，諧波失真小于1%的輸出功率。例如100kHz的功放指的是正弦波信號，不是三角波、方波等。由于高次諧波的影響，這些波形無法實現。功率放大器制造商提供大信號或小信號帶寬。選擇型號時，請事先咨詢制造商。一般來說，額定功率越高，成本越高。

　　2、電壓：選擇高壓放大器的一個重要參數指標，一般指放大信號的最高電壓值。務必仔細考慮要使用的電壓是有效值還是峰峰值。通常提供的都是峰峰值。

　　3、功率：功率代表功放的驅動能力，選擇時應根據電壓和客戶期望的器件的電壓和電流來選擇。如果負載是純阻性負載，則計算很簡單。對于感性或容性負載，應事先咨詢廠家，需要進行特定的模擬來獲得正確的功率值。

　　4、帶寬：功率放大器使用的頻率范圍是指臨界高頻和低頻之間可用的功率大小。

　　5、通道數：一般分為單通道和雙通道，可根據實際應用定制。多達8個通道可確保通道同步。同時輸出具有不同相位差的符號以便于使用。

　　6、壓擺率：放大器輸出電壓的最快變化速率，通常以V/μs表示。

　　7、輸入輸出阻抗：功率放大器經常搭配信號源使用，信號源一般都有50Ω的高阻輸出，所以功放的輸入阻抗需要對應相匹配的。一般情況下，阻抗越小，功放的負載能力越強。

　　8、增益：高壓放大器的增益可分為模擬增益和數控增益兩種。數控增益操作簡單直接，能夠快速準確的調整到需要的倍數。

　　高壓放大器的選擇是一項嚴肅而認真的工作，選擇儀器的時候一定要保證指標的準確性和實用性。選擇高壓功率放大器時，應提前了解所需的指標參數，以免購買后無法正常使用。
