輸入阻抗（input impedance）主要是電路輸入端的等效阻抗。如果我們在輸入端加一個電壓源U并在輸入端測量電流I，則輸入阻抗Rin為U/I。輸入端可以被認為是一個電阻的兩端，這個電阻的阻值就是輸入阻抗。

　　對于相同的輸入電壓，如果輸入阻抗很低，需要流過很大的電流，需要考驗前級的電流輸出能力。如果輸入阻抗高，則需要的電流很小，大大減輕了前級電流輸出能力的負擔。因此，請在您的電路設計中增加輸入阻抗。

　　輸入阻抗與普通電抗元件沒有區別，反映了對電流阻礙作用的大小。對于電壓驅動電路，輸入阻抗越大，電壓源的負載越輕，就越容易驅動，不影響信號源。另一方面，對于電流驅動電路，輸入阻抗越小，電流源的負載越輕。當由電壓源驅動時，輸入阻抗越大越好。當用電流源驅動時，阻抗越小越好，還要考慮阻抗匹配問題。

　　1、電壓源驅動的電路

　　電壓源驅動，可以理解為沒有內阻，始終充滿能量的恒壓電池作為能量源，持續給負載供電。

　　如果將電壓源U施加在負載兩端以產生電流I，則負載阻抗Rin為U/I。負載消耗的功率為P=UI=U/Rin。從這個等式可以看出，Rin總是起到降低電流I的作用。Rin越大，負載消耗的能量越少。其中負載的阻抗是負載的輸入阻抗。

　　2、電流源驅動的電路

　　電流源驅動電路和電壓源驅動的相反，可以理解為電流恒定能量源I，為負載供電。

　　由歐姆定律可知，產生的電壓為U=I*Rin，負載消耗的功率為P=U*I=I*I*Rin。從這個等式我們可以看出負載的輸入阻抗Rin起增大功率作用。由恒流源驅動的電路，電阻越大，負載兩端的電壓越高，耗散的功率也越大。

　　輸出阻抗（output impedance）包括獨立供電網絡輸出端的等效電壓源（戴維南等效電路）或等效電流源（諾頓等效電路）的內阻抗。其值等于獨立電源置零時，從輸出端口視入的輸入阻抗。

　　無論信號源、功率放大器還是電源，都存在輸出阻抗問題。輸出阻抗是信號源的內阻。本質上，對于理想的電壓源（包括電源），內阻應該為0，而對于理想的電流源，阻抗應該是無窮大。輸出阻抗在電路設計中需要特別注意。

　　現實的電壓源無法做到這一點。理想電壓源通常與電阻r串聯使用，使其等效于實際電壓源。這個與理想電壓源串聯的電阻r就是信號源/放大器輸出/電源的內阻。當此電壓源為負載供電時，它將汲取電流I并在該電阻上產生I×r的電壓降。這會降低電源輸出電壓并限制最大輸出功率。同樣，對于一個理想的電流源，輸出阻抗應該是無窮大，這在實際電路中是不可能的。

　　輸出阻抗是指電路輸出端看到電路負載時的等效阻抗。實際上，它主要是用于能源或輸出電路。能量源在輸出端測量的阻抗，俗稱內阻。

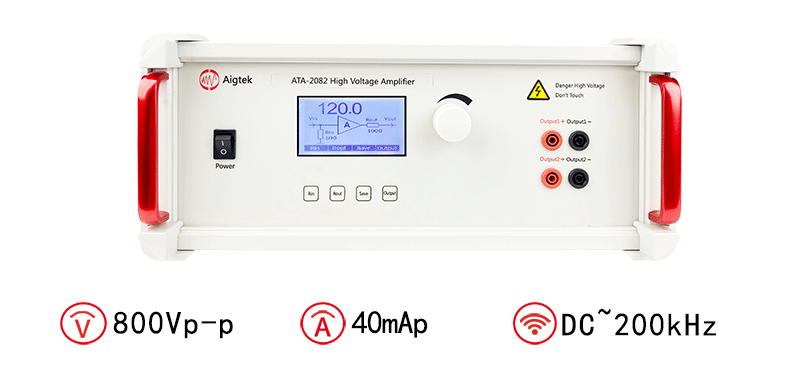

　　安泰功率放大器推薦：ATA-2082高壓放大器

　　圖：ATA-2082高壓放大器指標參數

　　以上就是安泰電子帶來的功率放大器的輸入阻抗和輸出阻抗的關系的內容，如果對于功率放大器還有什么想知道的，歡迎咨詢安泰電子。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率信號源、計量校準源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多功率放大器等產品，請持續關注安泰電子官網www.sillink.com.cn或撥打029-88865020。
