電子工程師在日常實驗測試中經常會應用到功率放大器，在介紹功率放大器產品的時候經常會看到增益的參數指標。下面安泰電子就來為大家介紹功率放大器增益是什么意思。

　　一、功率放大器增益的定義：

　　功率放大器作為一種電子電路，可以通過獲取外部的電壓來進行信號的放大。放大器能夠產生和輸入信號相同但是幅度更大的輸出信號，所以每個放大器都會有限制，即所能放大的最大信號，不能把信號放大到無窮大。

　　功率放大器所放大信號的能力就是指放大器的增益，放大器的增益是指輸出和輸入的比率。

　　放大器的輸出信號都是電壓或者電流控制，所以通過也用電壓增益或者電流增益來進行表示。功率放大器的輸出電流和輸入電流之比被稱為放大器的電流增益，而放大器輸出電壓和輸入電壓之比被稱為放大器的電壓增益，同理放大器的輸出功率和輸入功率之比被稱為放大器的功率增益。

　　放大器的功率增益(Ap)或功率電平也可以用分貝(dB)表示。B是一個對數單位（以10為底），沒有單位。由于Bel是一個太大的計量單位，要以分貝或dB為單位計算放大器的增益，我們可以使用以下表達式。

　　·電壓增益(dB)：av=20*log(Av)

　　·電流增益(dB)：ai=20*log(Ai)

　　·以dB為單位的功率增益：ap=10*log(Ap)

　　放大器的直流功率增益等于輸出輸入比的常用對數的10倍，其中電壓和電流增益是該比的常用對數的20倍。但是要注意20dB的功率不是10dB的兩倍。

　　此外，dB的正值表示增益，dB的負值表示放大器內的損耗。例如，+3dB的放大器增益表示放大器的輸出信號“加倍”，而-3dB的放大器增益表示信號“減半”，換句話說是損失。

放大器的-3dB點稱為半功率點，從最大值下降-3dB，以0dB為最大輸出值。

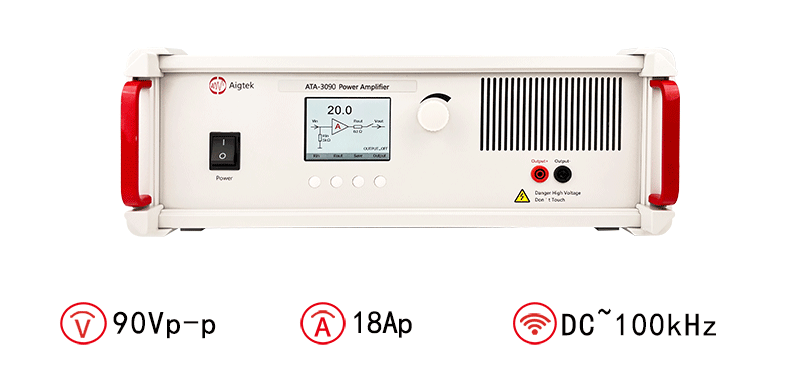

安泰ATA-3090功率放大器：

圖：ATA-3090功率放大器指標參數

　　二、功率放大器增益的作用：

　　1、能把信號放大多少。

　　2、放大信號的能力。

　　3、輸出到輸入的反饋效果。

　　4、放大器的效率和范圍。

　　三、功率放大器增益的計算方式：

　　功率放大器的增益通常都是比率，所以沒有任何單位。在某種情況下，增益是用對數刻度來進行衡量，這個時候用分貝單位來表示，1貝爾等于10分貝。

　　假如輸入電壓為5V，輸出電壓為15V，對于功率放大器電壓增益的計算方式就這樣表示：電壓增益=(Vout/Vin)=(15/5)=3

　　當兩個放大器以級聯的方式連接，它們的增益分別是10和15，那系統的總增益就是10x5=50。

　　功率放大器的增益通常是輸入和輸出之間的信號增益情況，是功率放大器的重要指標參數，而且能夠衡量放大器的性能。
